Световодный инструмент
Излучение лазерных аппаратов «Лика-хирург» и «Лика-хирург М» передается в операционную зону с помощью гибких волоконно-оптических световодов малого диаметра.
Благодаря гибкости и малому диаметру световодное волокно может подводиться непосредственно к зоне воздействия по инструментальному каналу гибких и жестких эндоскопов, лапароскопов, бронхоскопов, через тонкие пункционные иглы или специализированные насадки, которые входят в комплект к лазерному коагулятору.
В зависимости от способа лазерного воздействия на биоткани (см. рис.) применяется тот или иной вид световодов.

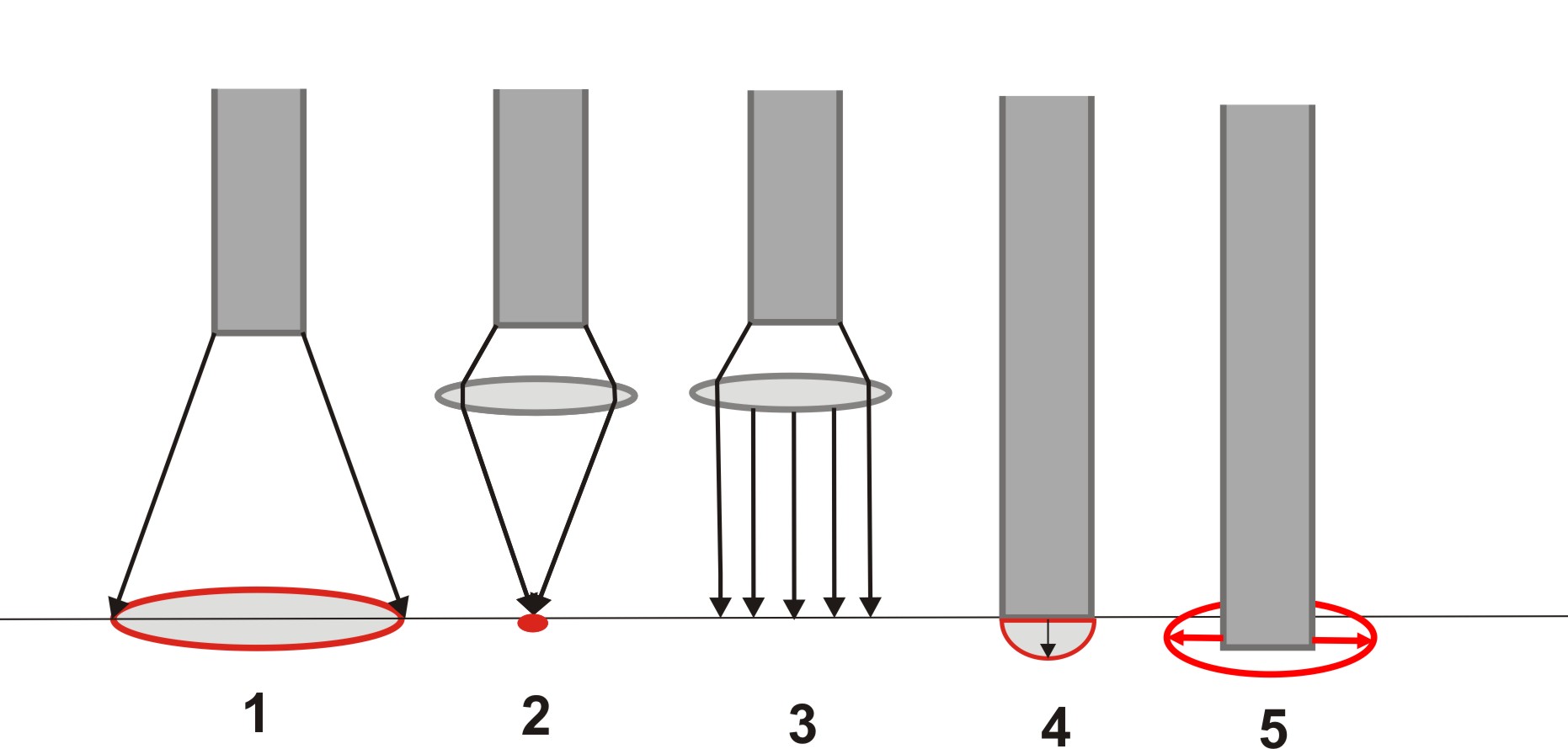

Способы воздействия на биоткань
1 - бесконтактное воздействие расфокусированным лазерным лучом;
2 - бесконтактное воздействие с помощью фокусирующей насадки;
3 - бесконтактное воздействие с помощью коллимирующей насадки;
4 - контактное воздействие дистальным концом световода;
5 - "радиальный" выход лазерных лучей с дистального конца световода.

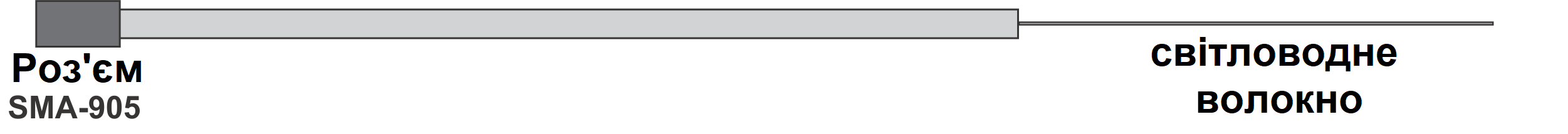

Для контактного воздействия на ткани, при котором дистальный конец световодного волокна непосредственно контактирует с тканью, а также для бесконтактного воздействия расфокусированным лучом используется световод SMA-905.
Материал – кварц-полимер или кварц-кварц.
Длина гибкого участка – 2,5 м.
Диаметр оптического волокна – 200; 400; 600 мкм.
Оптический разъем (для подключения к аппарату) - SMA-905.
Тип световода – «торцевой» с прямым выходом излучения.
Количество применений – многоразовый, подлежит стерилизации.
Для удобства работы световод SMA-905 используется со специальными насадками, которые входят в комплект к лазерному коагулятору.
Возможно изготовление световода SMA-905 с радиальным участком на дистальном конце волокна (применяется для эндовенозной лазерной коагуляции).
Материал – кварц-полимер.
Длина гибкого участка – 2,5 м.
Диаметр оптического волокна – 600 мкм.
Оптический разъем (для подключения к аппарату) - SMA-905.
Тип световода – «радиальный».
Количество применений – одноразовый (после однократного применения дистальный конец волокна обрезается, при этом световод может эксплуатироваться дальше как «торцевой»).

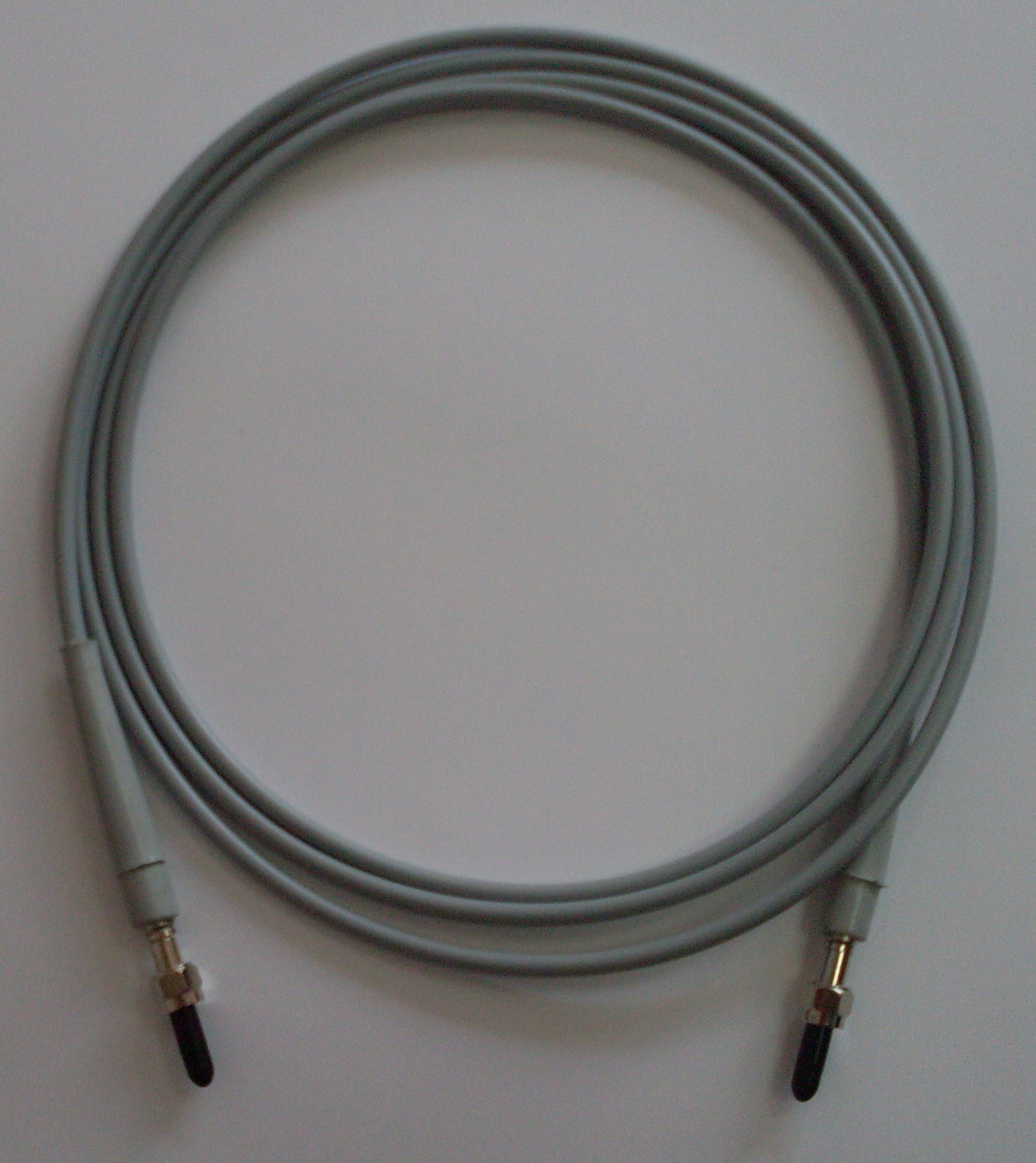

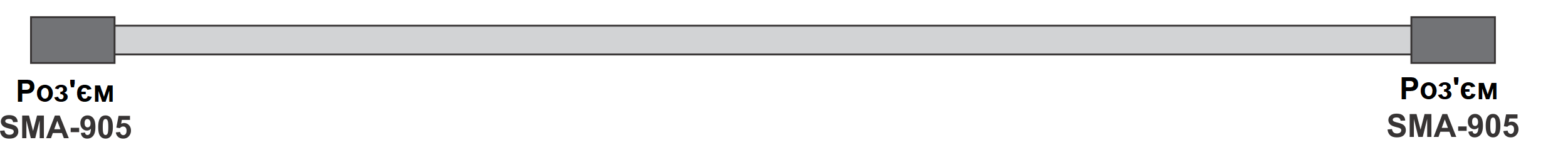

Для бесконтактного воздействия на ткани с помощью фокусирующей или коллимирующей насадок используется световод SMA-905-SMA-905 (проксимальный конец световода подсоединяется к аппарату, а дистальный конец – к фокусирующей или коллимирующей насадке).
Материал – кварц.
Длина гибкого участка – 2 м.
Диаметр оптического волокна – 400/440 мкм.
Оптический разъем (для подключения к аппарату) - SMA-905.
Количество применений – многоразовый.
Для применения в флебологии (операция ЭВЛК) мы предлагаем сменный световод для ЭВЛК, который с помощью специального переходника подсоединяется к стационарному световоду (световод SMA-905-SMA-905), подключенному к аппарату. Преимущество применения сменных световодов заключается в удобстве их стерилизации, т.к. стерилизовать надо не весь световод, а только сменный участок волокна.
Материал – кварц-полимер.
Длина гибкого участка – 1 м.
Диаметр оптического волокна – 600 мкм.
Тип световода – «торцевой» с прямым выходом излучения или «радиальный».
Количество применений – многоразовый, подлежит стерилизации (в случает «торцевого» световода) или одноразовый (в случае «радиального» выхода излучения).
