ПЕРИФЕРИЧЕСКИЕ НАСАДКИ К АППАРАТУ ЛАЗЕРНОМУ ТЕРАПЕВТИЧЕСКОМУ  "ЛИКА-ТЕРАПЕВТ М"

Съемные хирургические насадки

1 – насадка лапароскопическая (ЛП)
2 – насадка гинекологическая (ГН)
3 – насадка для оториноларингологии загнутая (ОЛ2)
4 – насадка для оториноларингологии прямая (ОЛ1)
5 – насадка общехирургическая (ОХ)
6 – насадка для нуклеотомии (НТ)
7 – насадка фокусирующая (ФО)

Лазерные коагуляторы «Лика-хирург» и «Лика-хирург М» комплектуются набором насадок, обеспечивающих максимально удобное подведение лазерного излучения к месту воздействия. Конструктивное исполнение насадок обеспечивает их оперативную установку на гибком участке световодного волокна с возможностью регулирования положения волокна относительно дистального конца насадки.

Универсальная рукоятка со сменными дистальными наконечниками

1 – насадка для работы в глотке
2 – для работы в гортани
3, 4 – эндоназальные насадки
5 – ушная насадка
6 – носоглоточная насадка (для работы в слуховой трубе)
7 – носоглоточная насадка (для аденоидов)
8 – насадка для работы на коже
9 – универсальная рукоятка



Поскольку сложный анатомический рельеф ЛОР-органов значительно затрудняет доставку лазерного излучения непосредственно к зоне воздействия, специально для применения в оториноларингологии была разработана универсальная рукоятка со сменными дистальными наконечниками различной формы. Каждый дистальный наконечник имеет свою длину, диаметр, угол сгиба и предназначен для применения в той или иной области оториноларингологии (ринология, фарингология, ларингология и  т.д.).
Использование универсальной рукоятки со сменными дистальними наконечниками различной формы позволяет проводить малоинвазивные оперативные вмешательства на труднодоступных участках: тубарной зоне носоглотки, аденоидах, барабанной перепонке, гортаноглотке, задних отделах

Излучение лазерных аппаратов «Лика-хирург» и «Лика-хирург М» передается в операционную зону с помощью гибких волоконно-оптических световодов малого диаметра.

Благодаря гибкости и малому диаметру световодное волокно может подводиться непосредственно к зоне воздействия по инструментальному каналу гибких и жестких эндоскопов, лапароскопов, бронхоскопов, через тонкие пункционные иглы или специализированные насадки, которые входят в комплект к лазерному коагулятору.

В зависимости от способа лазерного воздействия на биоткани (см. рис.) применяется тот или иной вид световодов.

Способы воздействия на биоткань

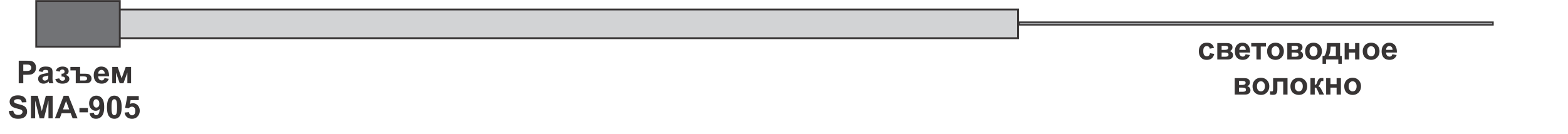

Для контактного воздействия на ткани, при котором дистальный конец световодного волокна непосредственно контактирует с тканью, а также для бесконтактного воздействия расфокусированным лучом используется световод SMA-905.

Материал – кварц-полимер или кварц.

Длина гибкого участка – 2,5 м.

Диаметр оптического волокна – 200; 400; 600 мкм.

Оптический разъем (для подключения к аппарату) - SMA-905.

Тип световода – «торцевой» с прямым выходом излучения.

Количество применений – многоразовый, подлежит стерилизации.

Для удобства работы световод SMA-905 используется со специальными насадками, которые входят в комплект к лазерному коагулятору.

---

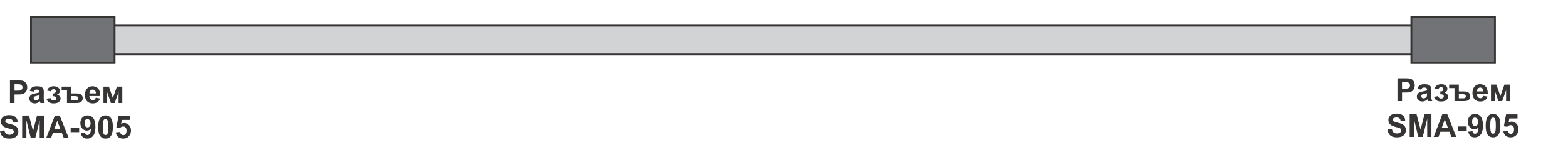

Для бесконтактного воздействия на ткани с помощью фокусирующей или коллимирующей насадок используется световод SMA-905-SMA-905 (проксимальный конец световода подсоединяется к аппарату, а дистальный конец – к фокусирующей или коллимирующей насадке).

Материал – кварц-полимер.

Длина гибкого участка – 2 м.

Диаметр оптического волокна – 300/330 мкм.

Оптический разъем (для подключения к аппарату) - SMA-905.

Количество применений – многоразовый.

---



Очень важным моментом в подготовке лазерного аппарата к работе является контроль выходной мощности лазерного излучения. Соответствие реальных показателей мощности излучения значениям, указанным на дисплее аппарата, позволяет проводить все хирургические манипуляции согласно разработанным практическим рекомендациям и с большей точностью прогнозировать получаемый результат. Для измерения и контроля мощности излучения аппараты «Лика-хирург» и «Лика-хирург М» дополнительно комплектуются портативным индикатором мощности ИМ-3 с выносной приемной головкой. Данный прибор имеет автономное питание и позволяет измерять мощность лазерного излучения в широком спектральном (от 400 нм до 10,6 мкм) и энергетическом (от 0,05 Вт до 30 Вт) диапазонах.

Технические характеристики

Название параметра	Значение
Габаритные размеры приемного элемента (мм)	90×90×115
Диаметр головки приемного элемента (мм)	70
Масса приемного элемента (г)	400
Габаритные размеры корпуса (мм)	82×146×36
Масса корпуса (г)	300



Для защиты глаз от лазерного излучения в комплект поставки лазерных аппаратов "Лика-хирург" и "Лика-хирург М" входят очки лазерозащитные. Оптическая плотность стекол в данных очках обеспечивает надежную защиту глаз от лазерного излучения высокой мощности.
К хирургическим лазерам мы предлагаем следующие виды очков:
- DH-SD-4 - очки защищают от лазерного излучения с длинами волн в диапазонах 200-540 нм, 800-1100 нм.
- DH-SD-8 - очки защищают от лазерного излучения с длинами волн в диапазоне 800-1600 нм.

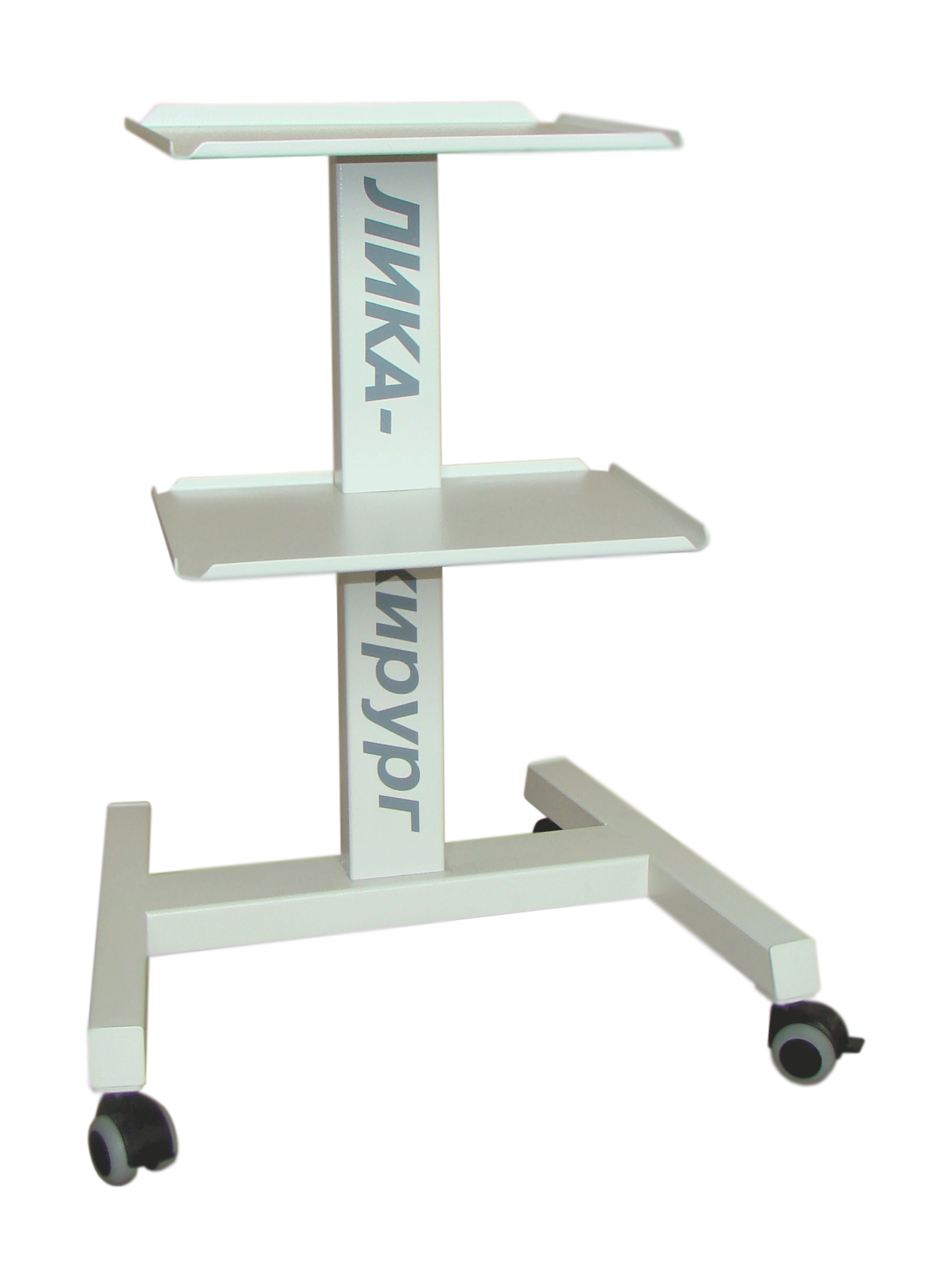

Для удобства работы с хирургическими лазерами и прилагающимся к нему периферическим инструментом (насадки, световоды) дополнительно можно приобрести передвижной столик.
